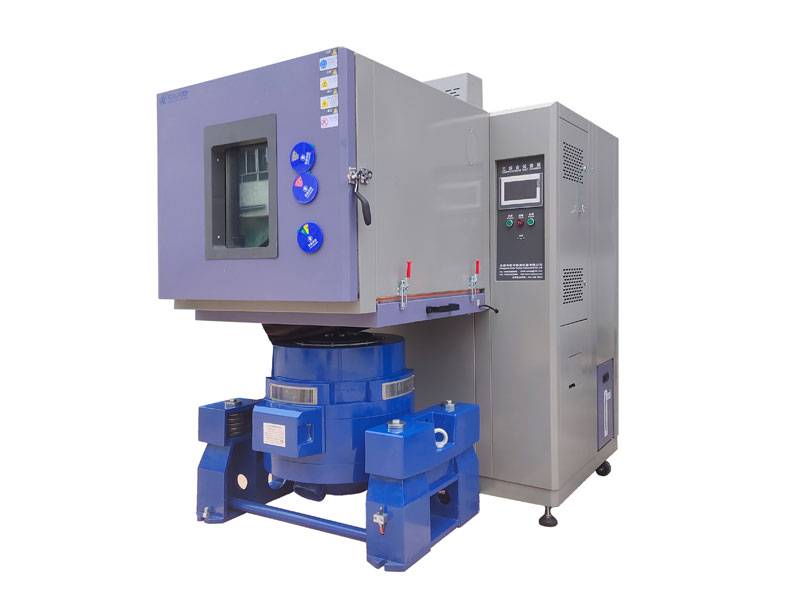

当前位置：首页 > 产品中心 > 温湿度振动综合试验箱 > 温湿度振动三综合试验台
相关新闻
Related Articles详细介绍
本仪器广泛适用于国防、航空、航天、通讯、电子、汽车、家电、等行业。该类型设备用于发现早期故障，模拟实际工况考核和结构强度试验，产品应用范围广泛、适用面宽、试验效果显著、可靠。正弦波、调频、扫频、可程式、倍频、对数、大加速度,调幅,时间控制,全功能电脑控制,简易定加速度/定振幅。设备通过连续无故障运转3个月测试，性能稳定，质量可靠。
特点
² 采用国际先进PID+SSR控制模式，即通过PID输出量的无极自动调节控制温度，实现温度的恒定。
² 采用进口高精度彩色触摸屏控制器，可中英文切换。
² 箱体采用数控机床加工成型，造型美观大方，并采用无反作用门把手，操作简便，安全可靠。
² 设备采用自动补水过滤装置。无需人工加水；满足长时间运行不停机。
² 采用国际流行的节能控制模式，自动调节压缩机制冷功率，较传统的加热平衡控制耗能减少30%。
² 整机主要的配件均采用国际知名品牌，使设备的整体质量得到了提升或保证。
² 具有R232、485、USB数据接口及支持LAN（网口）方式通讯，方便远程监控，数据采集。
² 可根据用户要求选配不同型号的振动台，保证冷、热、气密封的同时，振动台具有良好的力学传处特性。
² 振动台面与工作室低部连接密封采用多层环氧树脂与耐高温硅橡胶相间式接插连接，以便密封。
规格/SPEC:（可根据用户产品尺寸进行设计定制）
|
型号 |
YZ-ZTH-225 |
YZ-ZTH-408 |
YZ-ZTH-800 |
YZ-ZTH-1000 |
|
|
内部尺寸（mm） |
500*750*600 |
600*850*800 |
1000*1000*800 |
1000*1000*1000 |
|
|
性能指标 |
高温范围 |
150℃/200℃（特殊选购） |
|||
|
低温范围 |
A:0℃/B：-20℃/C:-40℃/D:-60℃/E:-70℃/F:-90℃(特殊选购） |
||||
|
湿度范围 |
20~98%R.H(10%~98%R.H；5%~98%R.H为选购项目，需要加除湿机） |
||||
|
升温速率 |
1.0-4.0℃/min；5℃-15℃/min（特殊选购） |
||||
|
降温速率 |
0.7-1.2℃/min；5℃-15℃/min（特殊选购） |
||||
|
温度波动 |
±0.5℃ |
||||
|
湿度波动 |
±2.0%R.H |
||||
|
温度偏差 |
±2℃ |
||||
|
湿度偏差 |
±3.0%R.H |
||||
|
激振力 |
请参考电磁振动测试系统选型技术指标 |
||||
|
材质 |
内箱 |
1.2SUS#304不锈钢 |
|||
|
外箱 |
1.5镀锌钢板，表面喷塑处理或SUS304不锈钢 |
||||
|
保温 |
硬质聚氨酯泡沫+玻璃纤维双层保温 |
||||
|
系统 |
加热器 |
螺旋镍铬合金电热加热器+绝缘陶瓷支架 |
|||
|
加湿器 |
镍铬合金电热水加湿器 |
||||
|
制冷系统 |
全密闭式压缩机（法国/泰康，德国/比泽尔） |
||||
|
冷却方式 |
风冷式或水冷式 |
||||
|
制冷剂 |
R404A/R23国际环保型制冷剂 |
||||
|
控制器 |
采用七寸TFT彩色LCD中英文页面触摸式控制器 |
||||
|
驱动装置 |
液压式控制自动升降左右驱动 |
||||
|
配件 |
引线孔：φ50mm一个/不锈钢SUS#304置物架2块/USB接口一个 |
||||
|
电源 |
AC380±5%V/50±0.5Hz/三相五线制 |
||||
|
使用温湿度环境 |
温度：5℃-35℃，相对湿度≤85% |
||||
振动技术指标：
|
型 号 |
正弦激振力（N） |
随机激振力（N） |
频率范围 （Hz） |
动圈重量 （kg） |
大加速度（m/s） |
大位移（mm） |
大速度（m/s） |
工作台面（mm） |
|
YZ-ES-2 |
1960 |
1600 |
3～2500 |
2.0 |
750 |
25 |
2 |
∫110 |
|
YZ-ES-3 |
2940 |
2400 |
3～4000 |
3.0 |
1000 |
25 |
2 |
∫150 |
|
YZ-ES-6 |
5880 |
4700 |
2～3500 |
6 |
1000 |
51 |
1.8 |
∫230 |
|
YZ-ES-10 |
9800 |
7850 |
2～3000 |
10 |
1000 |
51 |
1.8 |
∫150 |
|
YZ-ES-20 |
19600 |
16000 |
3～3000 |
20 |
700 |
51 |
2 |
∫320 |
|
YZ-ES-30 |
29400 |
24000 |
2～2800 |
30 |
1000 |
51 |
2 |
∫370 |
|
YZ-ES-40 |
39200 |
39200 |
2～2700 |
40 |
1000 |
51 |
2 |
∫370 |
|
YZ-ES-50 |
49000 |
49000 |
2～2700 |
50 |
1000 |
51 |
2 |
∫445 |
|
YZ-ES-60 |
58800 |
58800 |
2～2700 |
60 |
1000 |
51 |
2 |
∫445 |
|
YZ-ES-70 |
68600 |
68600 |
2～2700 |
70 |
1000 |
51 |
2 |
∫445 |
|
YZ-ES-80 |
78400 |
78400 |
2～2500 |
80 |
1000 |
51 |
2 |
∫480 |
|
YZ-ES-100 |
98000 |
98000 |
2～2500 |
100 |
1000 |
51 |
2 |
∫550 |
|
YZ-ES-160 |
156800 |
156800 |
2～2200 |
160 |
1000 |
51 |
2 |
∫590 |
用户根据产品要求选购台面尺寸大小：
|
水平扩展平台型号 |
台面尺寸(cm) |
台面重量(kg) |
频率上限(HZ) |
垂直扩展台面型号 |
台面尺寸(cm) |
台面重量(kg) |
频率上限(HZ) |
|
CZ-0303 |
30×30×3 |
12 |
2000 |
SP-0303 |
直径30 |
10 |
2000 |
|
CZ-0404 |
40×40×3 |
16 |
2000 |
SP-0404 |
直径40 |
13 |
2000 |
|
CZ-0505 |
50×50×4 |
30 |
2000 |
SP-0505 |
直径50 |
23 |
2000 |
|
CZ-0606 |
60×60×5 |
50 |
2000 |
SP-0606 |
直径60 |
40 |
2000 |
|
CZ-0808 |
80×80×5 |
80 |
2000 |
SP-0808 |
直径80 |
60 |
1000 |
|
CZ-0909 |
90×90×5 |
115 |
2000 |
SP-0909 |
90×90 |
120 |
1000 |
|
CZ-1010 |
100×100×5 |
130 |
2000 |
SP-1010 |
100×100 |
175 |
1000 |
